Cielo Sonoro

Projekt Zusammenfassung

Cielo Sonoro ist ein Leuchtobjekt für einen natürlichen Aufwachprozess. Anstelle eines abrupten Weckers simuliert das Objekt einen Sonnenaufgang: Licht und Klang steigen langsam an und leiten sanft in den Tag. Ergänzende Lichtstimmungen wie Mondschein, Regen oder Wolken begleiten zudem den Abend und das Einschlafen.

Autor

Lukas Wegmann

Hintergrund Information/Recherche

Ausgangspunkt des Projektes war die Frage, an welchem Ort ein E27+More Medien-Objekt sinnvoll eingesetzt werden kann. Die Recherche umfasste öffentliche wie private Räume – Bibliothek, Mensa, Bahnsteig, Supermarkt, Werkstatt, Keller, Wintergarten und Schlafzimmer. Ausgewertet wurde dabei jeweils, wer sich an diesen Orten aufhält, welche Tätigkeiten dort stattfinden und was die Umgebung prägt.

Als thematisch ergiebigster Ort erwies sich das Schlafzimmer. Der Übergang zwischen Schlafen und Aufwachen ist stark von Licht abhängig: Der menschliche Tag-Nacht-Rhythmus wird maßgeblich über Helligkeit und Farbtemperatur gesteuert. Konventionelle Wecker setzen an dieser Stelle einen harten akustischen Reiz und reißen die schlafende Person unabhängig von ihrer Schlafphase aus dem Schlaf. Daraus ergab sich die inhaltliche Leitfrage des Projektes: Wie lässt sich ein Objekt gestalten, das einen natürlichen Aufwachvorgang möglichst gut fördert?

Mindmap

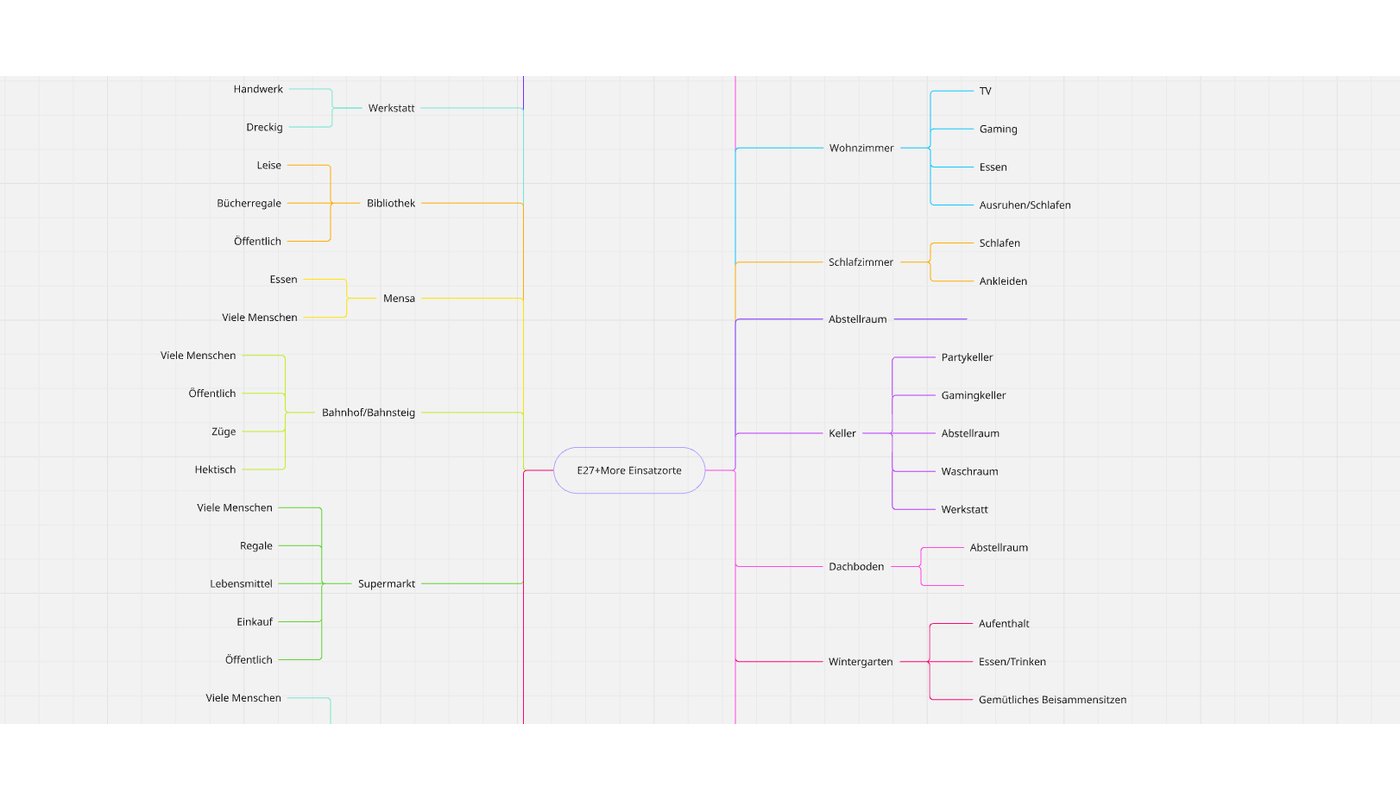

Mindmap zur Recherche möglicher Einsatzorte eines E27+More Objektes mit den jeweils charakteristischen Merkmalen.

Konzeptentwicklung

Auf Basis der Recherche entstand zunächst die Idee eines Deckenprojektors, der das Wetter des Tages an Wand und Decke abbildet. In der weiteren Bearbeitung zeigte sich, dass die reine Informationsvermittlung dem eigentlichen Ziel – dem sanften Aufwachen – untergeordnet ist. Das Konzept wurde daher bewusst reduziert und auf ein LED-Leuchtobjekt umgestellt, das den Sonnenaufgang im Raum nachbildet, statt Wetterdaten anzuzeigen.

Cielo Sonoro verbindet dabei vier Elemente: eine Sonnenaufgangs-Simulation als Hauptfunktion, langsam ansteigende Morgenklänge, weitere Lichtstimmungen wie Mondschein, Regen und Wolken für Abend und Tag sowie eine App-Steuerung für individuelle Einstellungen. Ein klassischer Weckton bleibt als Rückfallebene erhalten, tritt im Normalfall jedoch nicht in Erscheinung.

Erster Konzeptentwurf: ein Deckenprojektor, der Wetter- und Himmelsstimmungen in den Schlafraum überträgt.

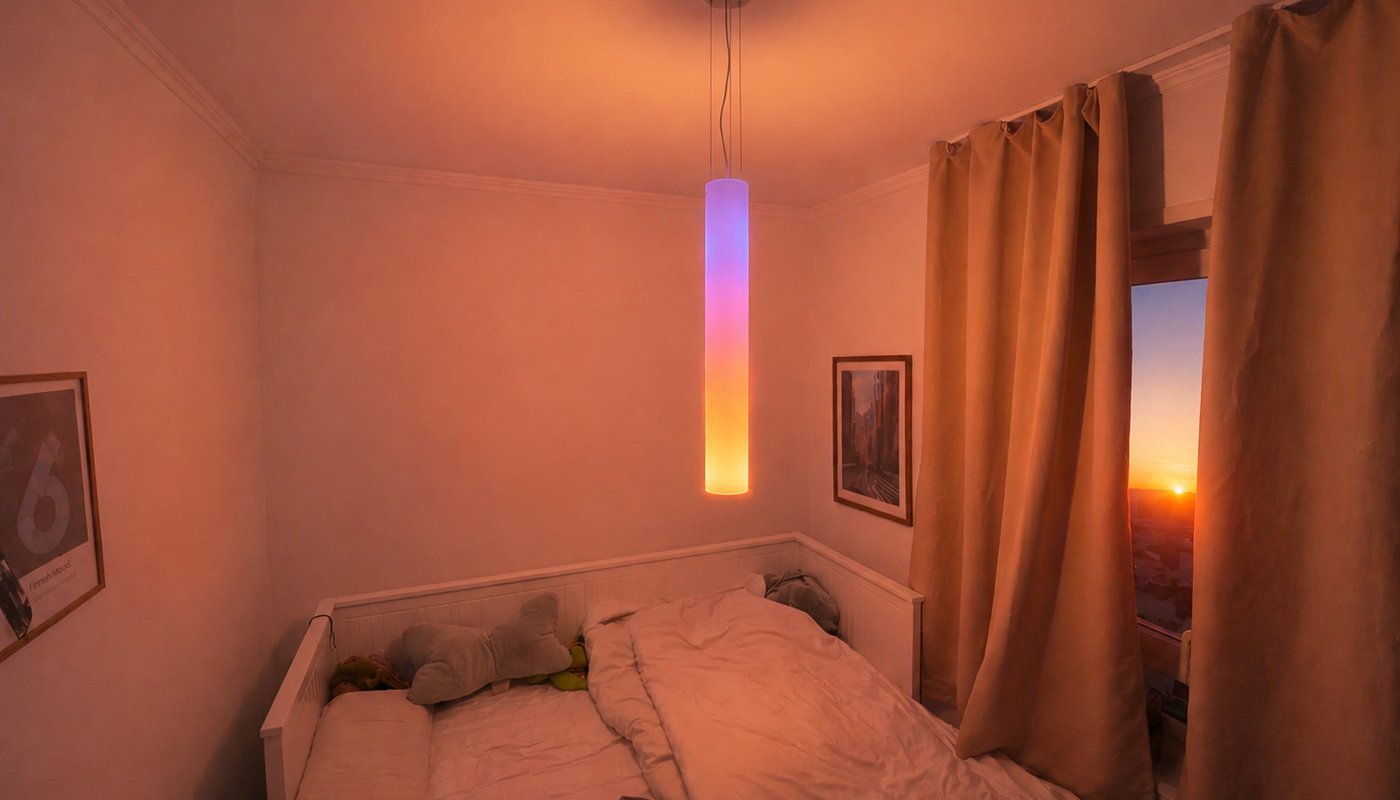

Weiterentwickeltes Konzept: Cielo Sonoro als Leuchtobjekt, das den Sonnenaufgang direkt im Raum nachbildet.

Ideen Scribbles, Layoutskizzen, Varianten

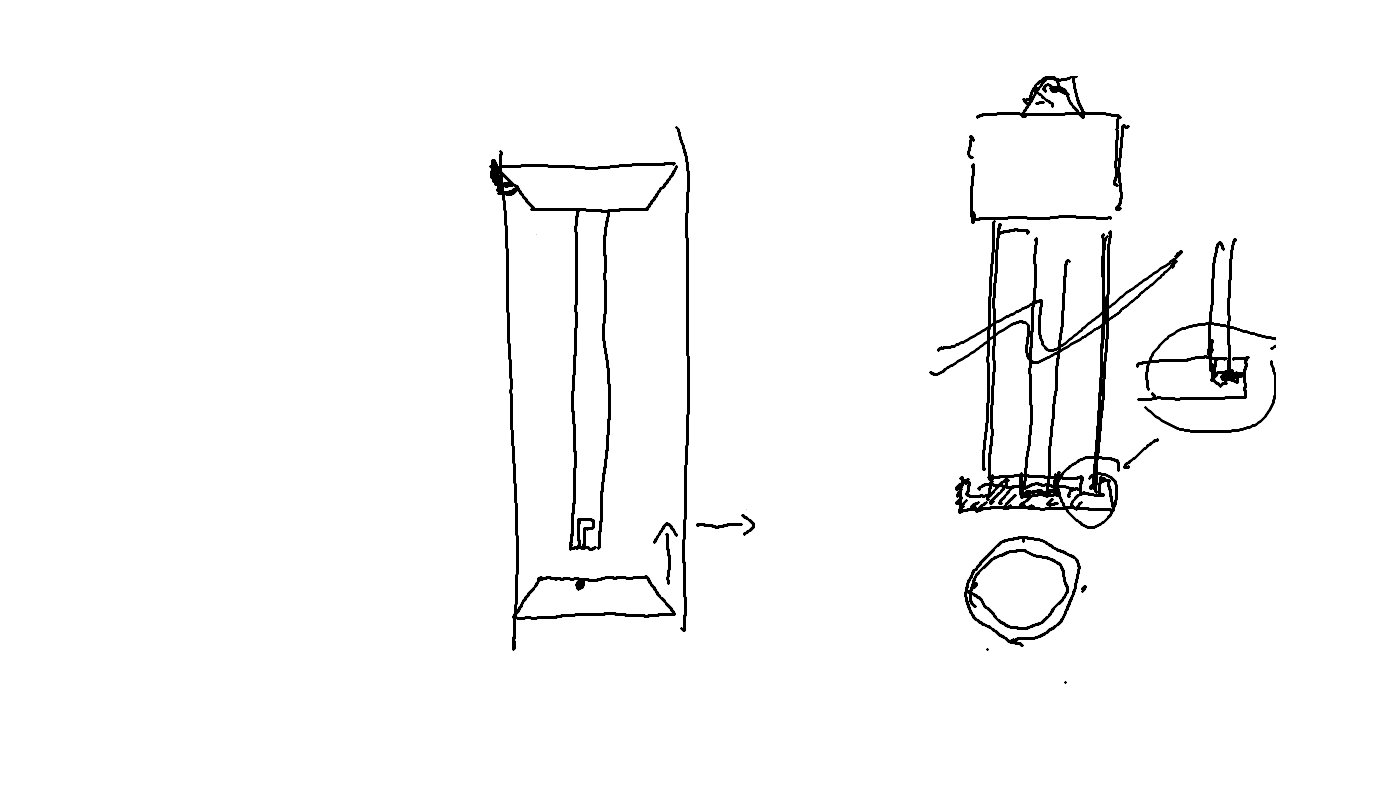

Erste Handskizzen zum Aufbau des Objektes: Acrylzylinder, innenliegender Träger und Halterung des Leuchtmittels.

Detailed Design

Der konstruktive Aufbau wurde iterativ entwickelt. Als Außenkörper dient ein Acrylglaszylinder, in dessen Inneren ein PVC-Rohr mit spiralförmig verklebtem LED-Streifen sitzt. Die Halterung, die Rohr und Elektronik im Zylinder fixiert, entstand aus der Handskizze heraus als CAD-Modell und wurde anschließend im 3D-Druck gefertigt. Parallel dazu erfolgte die Programmierung des Raspberry Pi Pico, über den die 222 LEDs des Streifens angesteuert werden. Die Farbverläufe der Sonnenaufgangs-Simulation wurden dabei schrittweise angepasst und im Aufbau überprüft.

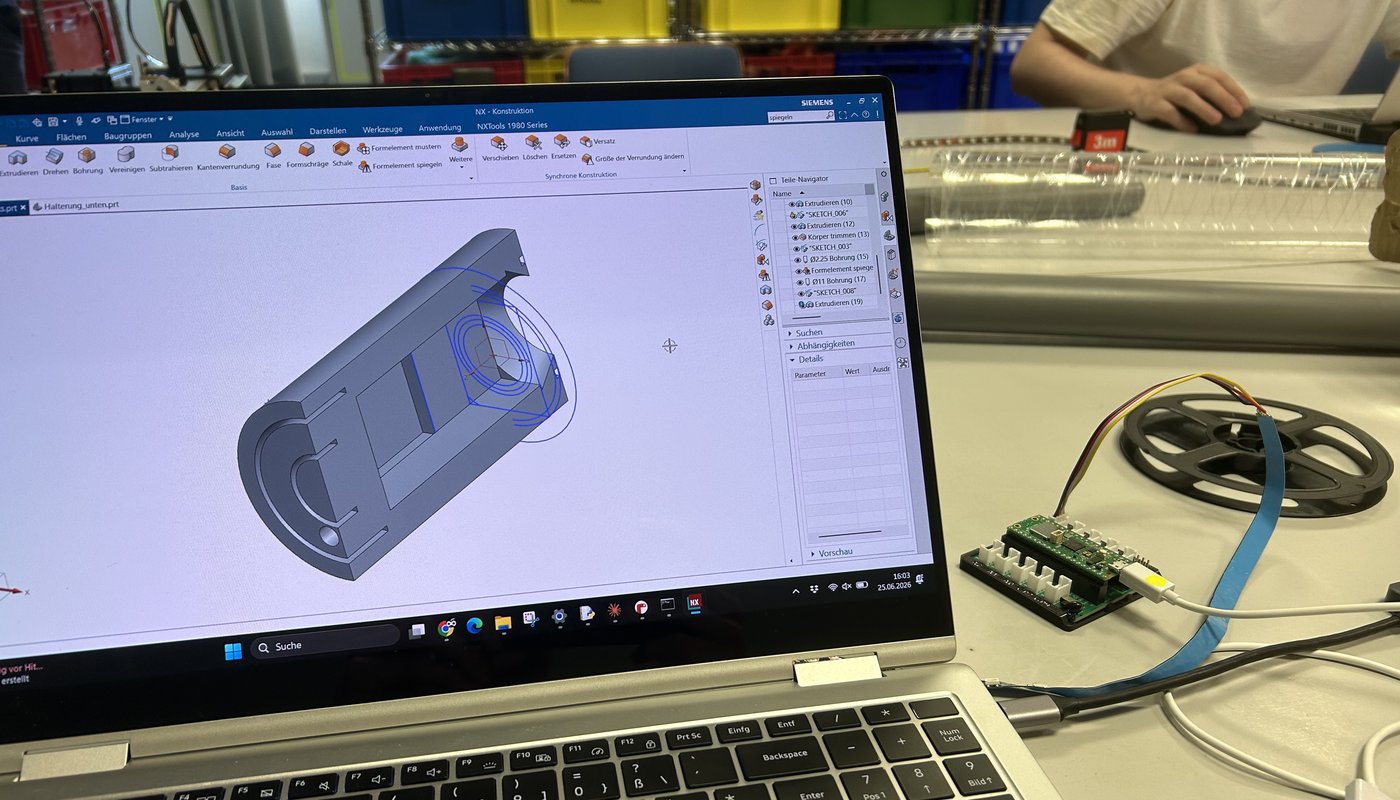

Konstruktion der Halterung im CAD-System, daneben der Mikrocontroller mit dem LED-Streifen.

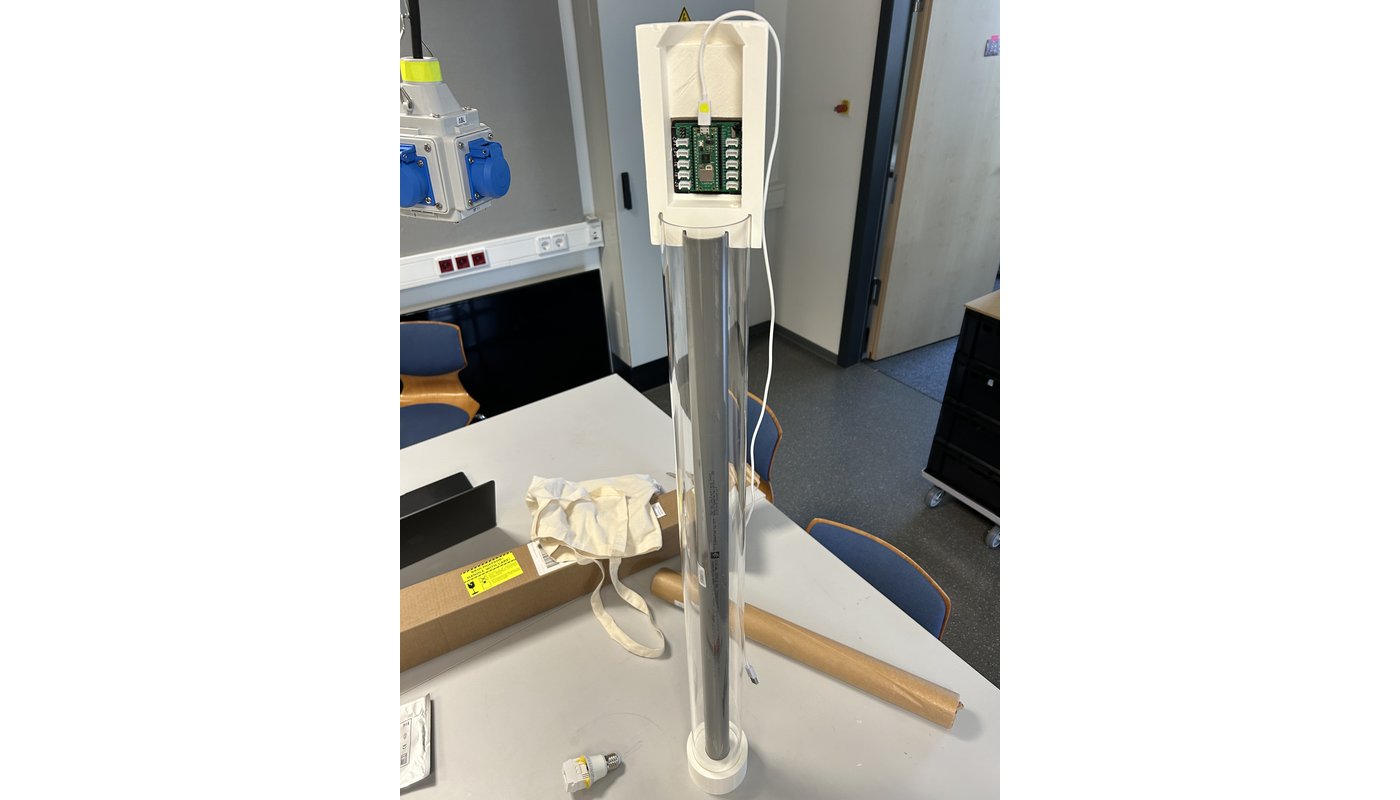

Zusammenbau des Objektes: Acrylzylinder mit eingesetztem Träger und Kabelführung.

App-Konzept

Ergänzend zum Objekt entstand ein Mockup der zugehörigen Smartphone-App. Die Startansicht bündelt den Verbindungsstatus, den nächsten Weckzeitpunkt sowie den Schnellzugriff auf Helligkeit und Lautstärke. Im Bereich Routinen lassen sich Weck- und Schlafenszeiten festlegen und wiederkehrende Abläufe wie ein sanftes Wecken oder ein abendlicher Einschlafmodus automatisieren. Der Bereich Atmosphäre stellt die verfügbaren Lichtszenen zur Auswahl – vom Sonnenaufgang über einen klaren Tageshimmel bis zur Dämmerung – und erlaubt die Feinjustierung von Intensität und Helligkeit. Über den Bereich Sound werden die Klangkulissen gewählt, gegliedert nach naturnahen, atmosphärischen und schlaffördernden Motiven.

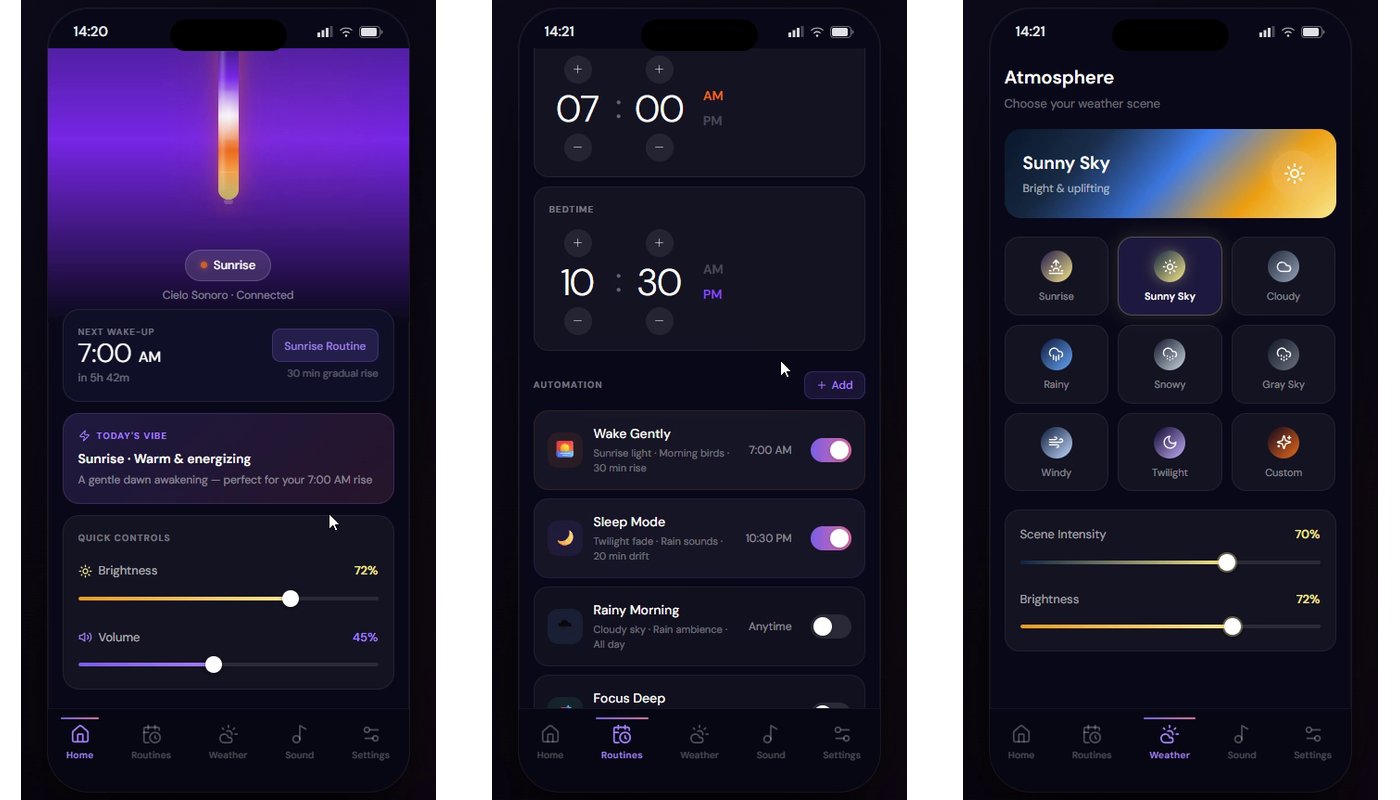

Mockup der App: Startansicht, Routinen zur Automatisierung und Auswahl der Lichtszenen.

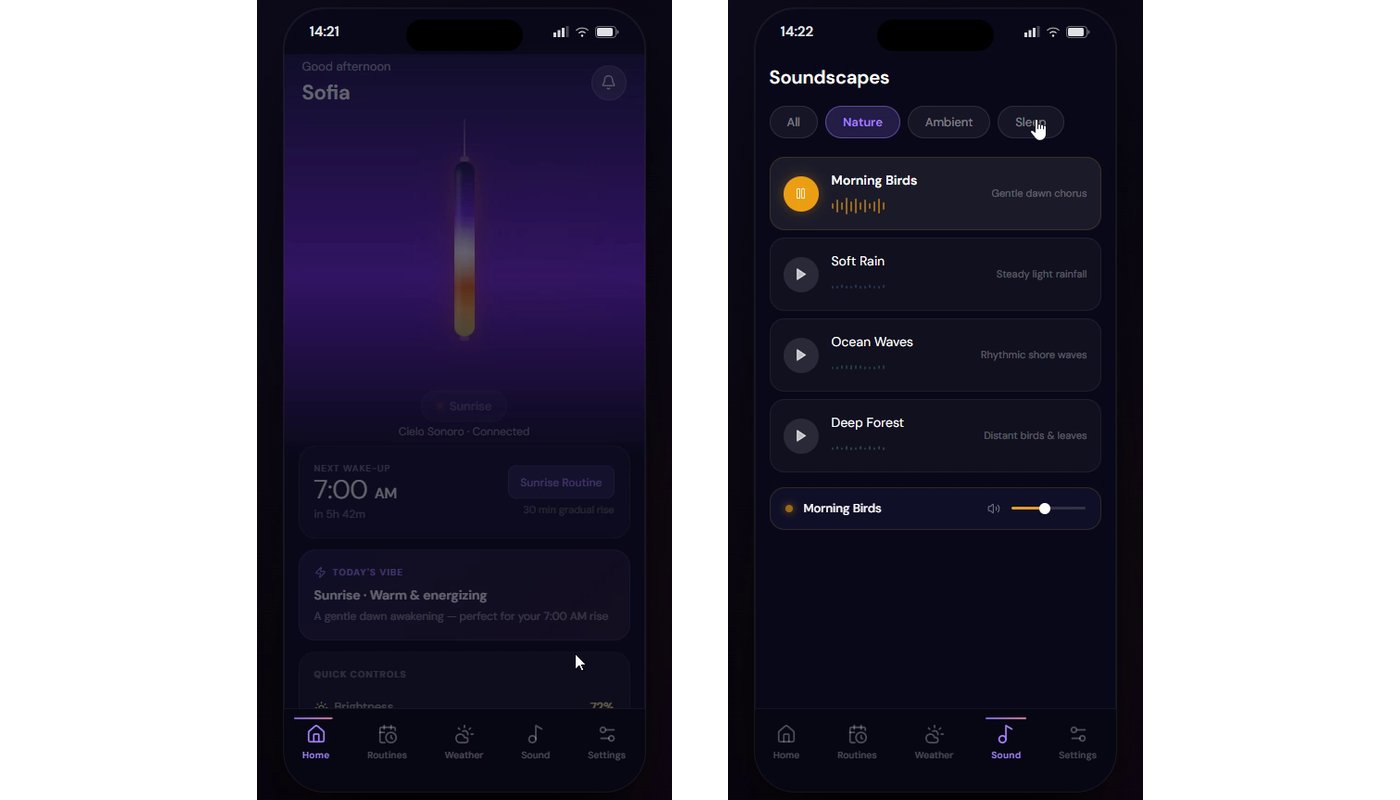

Geräteansicht mit laufender Sonnenaufgangs-Simulation sowie die Auswahl der Klangkulissen.

Prototyp

Der Prototyp wurde in zwei Ausbaustufen getestet. In der ersten Variante war der LED-Streifen nur provisorisch fixiert und mit einer einzelnen Diffusorschicht abgedeckt; die einzelnen Leuchtdioden blieben dabei deutlich sichtbar. In der zweiten Variante wurde der Streifen fest verklebt und eine zweite Diffusorschicht ergänzt, wodurch ein merklich gleichmäßigeres Licht entsteht.

Der aktuelle Stand ist ein funktionsfähiges Leuchtobjekt, das einen Sonnenaufgang mit kontinuierlichem Farbverlauf simuliert und den Raum gleichmäßig ausleuchtet. In den nächsten Schritten folgen die Integration der Klangebene, die Umsetzung der App aus dem bestehenden Mockup sowie die Ergänzung weiterer Lichtmodi.

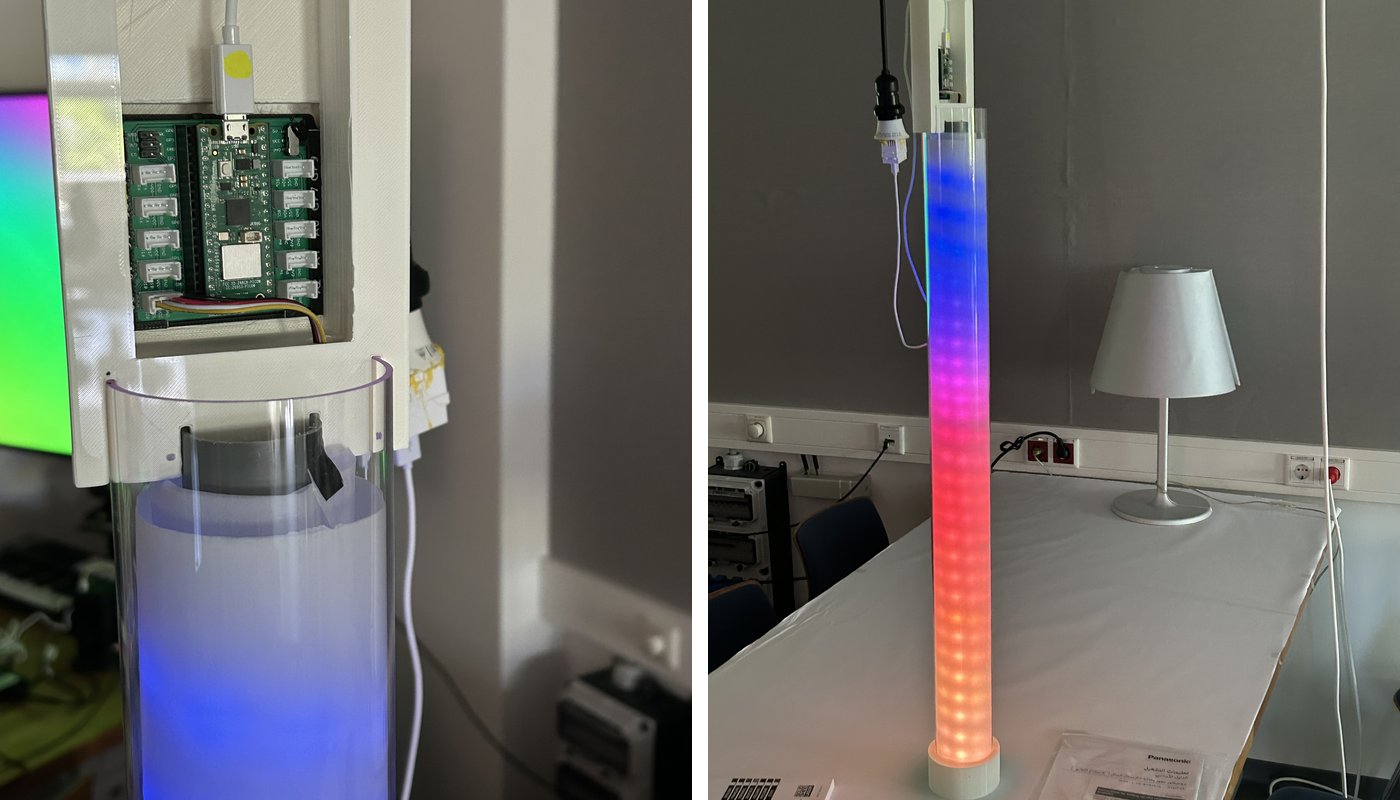

Links der Testlauf mit geöffneter Elektronikaufnahme, rechts der aktuelle Stand des Objektes im Betrieb.
